Le chimiste danois Niels Harrit



Pourquoi les particules rouges/grises ne sont pas des composants de peinture

Niels Harrit, mai 2009, paru sur Zelikow.Wordpress (PDF disponible ici)

Certains ont suggéré que les particules rouges/grises découvertes dans les poussières des effondrements du World Trade Center[1] pouvaient provenir de la peinture teintée à la rouille appliquée sur les poutres d’acier des Tours. Cet article compare les compositions élémentaires et la stabilité thermique des deux matériaux et se base d’une part sur la description figurant dans le rapport du le NIST de la peinture protectrice, et d’autre part sur l’observation des particules rouges et grises.

COMPOSITION CHIMIQUE DE LA SOUS-COUCHE DE PEINTURE

La peinture primaire appliquée sur les poutres d’acier du World Trade Center est décrite et caractérisée dans le document NIST NCSTAR 1-3C appendice D[2].

La peinture est rouge-orangé et fut appliquée à l’origine pour protéger l’acier de la corrosion.

Voir des exemples typiques de poutres en Figures 1 et Figure 2

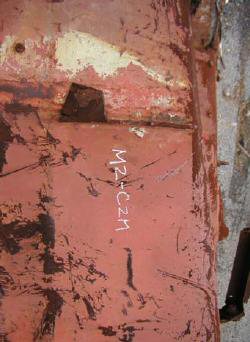

Figure 1. M2-C2M (WTC 1, Col.130, Fl 98) Source NCSTAR 1-3C appendice D[2].


Figure 2. Les colonnes périphériques du WTC. Source : NIST.

La couleur est due aux pigments présents dans la peinture. L’oxyde de fer est rouge, et le chromate de Zinc (“jaune zinc”) est – de fait- jaune citron brillant (Figure 3).


Figure 3. Composition de la peinture primaire. Source NCSTAR 1-3C appendice D[2].

Puisque le support est évidemment un fluide, les valeurs pour les ingrédients qu’il contient doivent se référer à la peinture avant application, et doivent être mesurées en pourcentage du poids.
Bien que la composition du pigment Tenmec soit brevetée, le contenu de ce composant peut être obtenu d’après le Material Safety Data Sheet (page de description du matériau pour la sécurité) , dont les informations les plus pertinentes sont reproduites en Figure 4 :


Figure 4 Extraits du Material Safety Data Sheet du pigment Tneme[3]

Le talc est composé d’hydroxyde et silicate de magnésium Mg3Si4O10(OH)2.
Le contenu des silicates et des aluminates de magnésium n’est pas exact et la contribution relative des aluminates n’est pas précisée. Puisque le pigment Tnemec contribuait à hauteur de 33,7% au poids de la couche de base de peinture humide, le contenu de ces deux ingrédients et du solvant dans la peinture primaire à l’état humide était :


Talc Mg3Si4O10(OH)2 :  7 – 10 %
Silicate de Calcium ou aluminates : 2 – 3.3 %
Essences minérales : 7.6 %

Après application, la peinture était chauffée à 120 °C. Au cours de ce procédé, tous les composants volatiles se sont évaporés.

Les diluants (Figure 3) et les essences minérales (du pigment Tnemec) représentent jusqu’à (32.3 + 7.6) 40 %. Si nous soustrayons cela de la composition en pourcentage mentionnée ci-dessus, cela nous donne une estimation de la composition de la peinture une fois séchée (hardened paint).

Autrement dit, en divisant par 0,6 nous obtenons les valeurs suivantes concernant les probables ingrédients de la peinture séchée (en éliminant les éléments de base, le fer, le silicium, le carbone et l’oxygène) :


Table 1. Composants intéressants de la peinture primaire corrigée avec l’évaporation du solvant.

COMPARAISON AVEC LA COMPOSITION DES PARTICULES ROUGES/GRISES

La composition élémentaire des particules rouges/grises a été déterminée au moyen d’une spectroscopie de rayons X à dispersion d’énergie (XEDS – X-ray Energy Dispersive Spectroscopy) en mode SEM [1]. Avant toute mesure, les particules ont été cassés (à l’exception d’une particule dont nous parlons plus bas) de façon à s’assurer d’une surface “fraiche” et non contaminée sur laquelle le SEM XEDS a été appliqué. AUCUN de ces spectres SEM XEDS, correspondant aux quatre échantillons différents, n’a signalé la présence de Zinc, Chrome, Magnesium en quantité (intensité) significative au dessus de la ligne de “bruit”. Voyez dans la colonne de droite en Figure 5 ci-dessous, dont l’échelle a été élargie. De forts signaux de ces trois éléments auraient dû apparaître avec la peinture primaire, d’après la table 1.


Figure 5. SEM XEDS (énergie du rayon 20 keV) spectre de la surface fraiche de la partie rouge d’une particule rouge/grise

En haut: Figure 7 dans l’article Harrit & al.1, montrant les quatre différents échantillons examinés.
En bas: Le même spectre que dans le cadre (a) avec l’intensité (axe vertical) et l’échelle horizontale étendue.
D’infimes signaux de même niveau que le bruit sont observés pour le Soufre, le Calcium, le Chrome et le Strontium.

Pendant l’une des expériences, les particules devaient être plongées dans le Méthyle Éthyl Kétone (MEK) et n’ont pas pu – pour des raisons évidentes – être cassées au préalable. Les résultats de XEDS pour ces particules (Figure 6 ci-dessous) montrent de petites bosses indiquant la présence de Chrome et de Zinc. Elles disparaissent après que les particules ont été plongées dans le solvant organique. Par conséquent, on en déduit qu’elles dérivent de la contamination de surface, qui pourrait très bien être due à la peinture primaire (!)


Figure 6. SEM XEDS (énergie de rayon 20 keV) d’une particule non cassée avant d’être plongée dans le MEK. Le Calcium et le Soufre sont probablement dus à une contamination par des plaques de plâtre (Gypse, sulfate de calcium). Les signaux indiquant du Zinc et du Chrome pourraient résulter d’une contamination de surface due à la peinture primaire.

Aucun magnésium n’a été observé, c’est pourtant un des autres éléments caractéristiques de la peinture primaire (Table 1)
Notons aussi que la seule source possible d’aluminates dans la peinture primaire est la référence relativement vague à des “silicates de calcium ou aluminates” à hauteur de 3,3 – 5 %. Sans vouloir essayer de donner une quelconque estimation quantifiée (qui n’est pas simple avec un XEDS), il reste très difficile d’admettre que ce composant soit à l’origine du signal imposant et clairement visible d’aluminates dans la partie rouge des particules rouges/grises.

STABILITÉ THERMIQUE DE LA PEINTURE PRIMAIRE.

Le NIST s’est intéressé à la réaction thermique de la peinture primaire, puisque l’ examen des poutres en acier récupérées pourrait indiquer les températures qu’elles avaient subies.
Le NIST mena des études de température sur certaines poutres sélectionnées et fit les observations suivantes.[2]
La peinture n’est pas affectée par des températures jusqu’à 250°C (Figure 7a). Au-dessus, la peinture commence à montrer des signes de craquelures (”mud-cracks”) comme le montre la Figure 7b (à gauche). Ce fractionnement est dû aux coefficients d’expansion qui sont différents pour l’acier et pour la peinture. Ca empire à 650°C (Figure 7, à droite), température à partie de laquelle commencent à se former des écailles noires entre la peinture et l’acier (Figure 8). Le NIST a porté les échantillons à 800°C, et à cette température prévalent la formation d’écailles et le détachement de la peinture vis-à-vis de l’acier. Certains pourraient avancer l’hypothèse que la formation d’écailles noires est due à la carbonisation du liant organique.

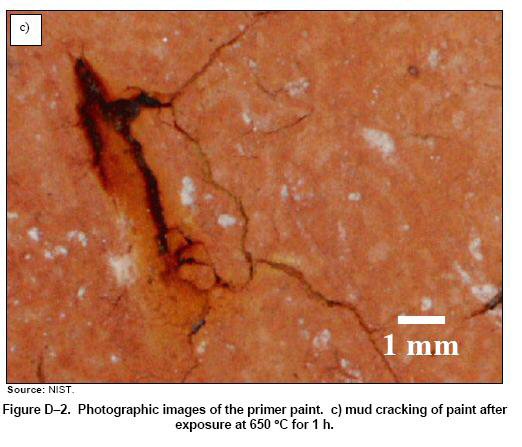

Figure 7. À gauche : la peinture primaire des  colonnes extérieures du WTC, en dessous de 250°C (tableau a) et au-dessus (tableau b). À droite : exposition de la peinture primaire sur de l’acier, à 650°C pendant 1 h.

Figure 8. Source NCSTAR 1-3C appendice D[2], montrant la formation d’une couche noire sous la  peinture, à partir de 650°C.

Notez que la peinture – étant à la base un matériau céramique – est chimiquement stable à des températures allant jusqu’à 800°C.

COMPARAISON AVEC LA STABILITÉ THERMIQUE DES PARTICULES ROUGES/GRISES

À l’inverse de la peinture primaire, les particules rouges/grises réagissent violemment, s’enflammant aux environs de 430°C. La réaction produit des températures supérieures à 1500°C, puisque des résidus de fer fondu sont clairement visibles dans le microscope optique (Figure 9).


Figure 9. Image prise au microscope optique, d’une particule rouge/gris, après sa réaction dans un DSC[1]

CONCLUSION

Les propriétés de la peinture primaire et celles des particules rouges/grises sont incompatibles.
Les particules rouges/grises ne peuvent pas être la peinture primaire telle que décrite par le NIST.



par Niels Harrit, mai 2009


RÉFÉRENCES

  1. Harrit, N.; Farrer, J.; Jones, S. E.; Ryan, K.; Legge, F.; Farnsworth, D.; Roberts, G.; Gourley, J.; Larsen, B. Active Thermitic Material Discovered in Dust From the 9/11 World Trade Center Catastrophe. The Chemical Physics Open Journal 2009, 2, 7-31. [Note du 24 février 2011 : le document a disparu sans explications du site Web Bentham.org. Nous avons sauvegardé le fichier PDF ici]
  2. NIST. NIST NCSTAR 1-3C. 2005. http://wtc.nist.gov/NCSTAR1/PDF/NCSTAR%201-3C%20Appxs.pdf
  3. http://www.tnemec.com/resources/product/msds/m10v.pdf
